点群ビューア

LAS/LAZなどの点群をブラウザで3D表示。TIN・等高線・断面図・計測・地理院3D地形に対応。

ツールを開く

概要・機能

ドローン測量やレーザースキャナで取得した点群を、ブラウザだけで3D表示・確認できるツールです。 インストール不要、ファイルはローカルで処理されます。

LAS / LAZ / テキスト / LandXML / KML / DXF の読み込み
複数ファイルのレイヤー表示・重ね合わせ
色モード（RGB / 高さ / 強度 / 分類 / レイヤー別単色）
TIN生成・等高線のDXF出力
断面図（縦倍率変更・PNG保存）
距離・面積の計測
地理院地図・3D地形の表示
スクリーンショット保存（PNG）
ファイルはサーバーに送られません: 解析はすべてブラウザ内で完結するため、 社外秘の測量データも安心して利用できます。 （地理院地図を使うときの地図タイル取得を除き、通信は発生しません）

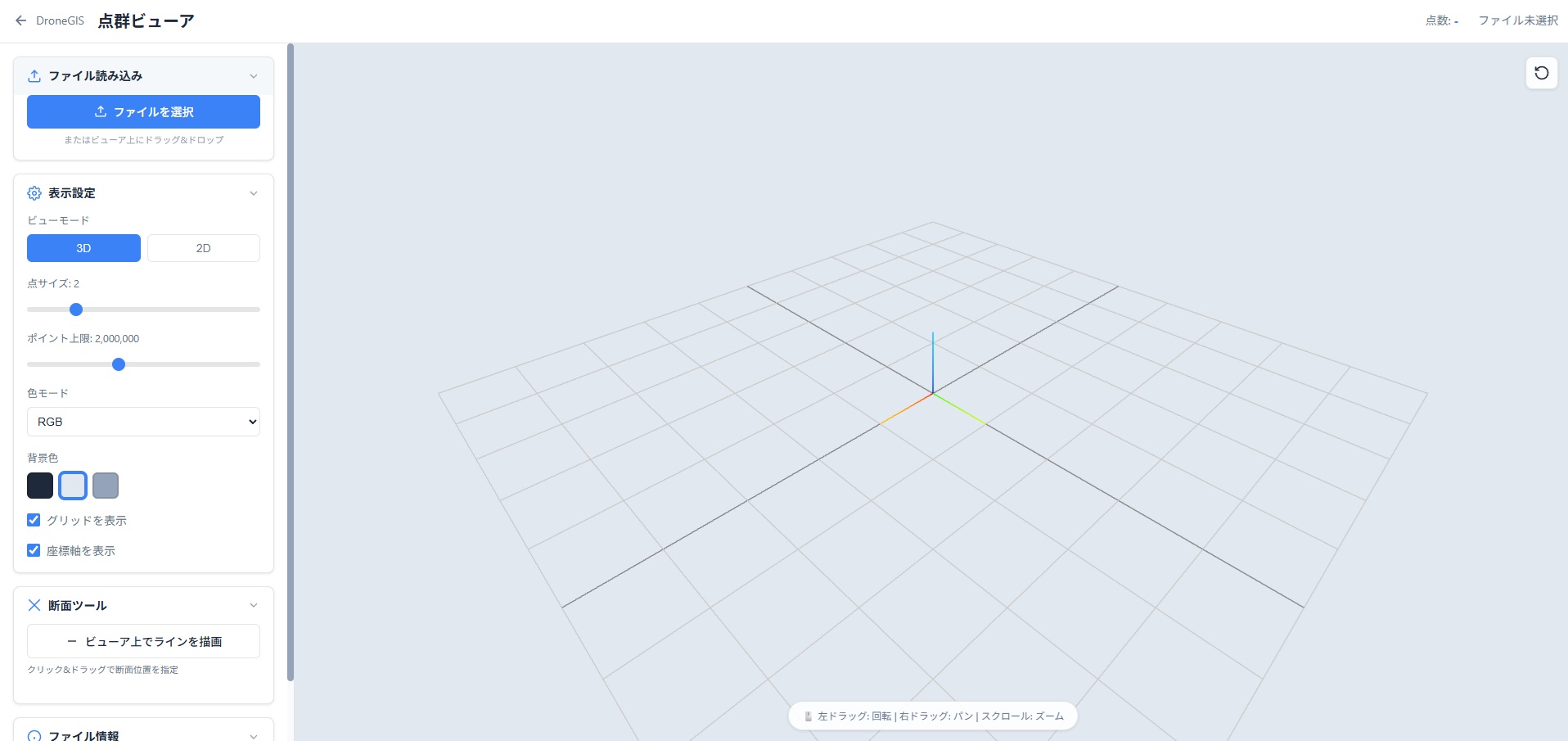

点群ビューアの画面

使い方

1. ファイルを読み込む

ビュー上にドラッグ＆ドロップ、または左パネルの「ファイルを選択」で読み込みます（複数可）。

  • 対応形式: LAS / LAZ / txt・csv / LandXML / KML・KMZ / DXF
  • KMLや地理院地図を使うときだけ、先に「データの座標系（系番号）」を選択してください
  • 追加で読み込んだファイルはレイヤーとして重なります。左の一覧で表示切替・ズーム・削除ができます

2. ビューを操作する

  • 左ドラッグ: 回転 / 右ドラッグ: パン / スクロール: ズーム
  • 左上の 3D / 2D: 真上からの表示に切替（系番号を設定していれば2Dの背景に地理院地図）
  • 右上のボタン: スクリーンショット保存（PNG）／カメラリセット

3. 表示を調整する（右パネル）

  • 色モード: RGB / 高さ / 強度 / 分類 / レイヤー別単色（前後比較に便利）
  • 点サイズ・ポイント上限: 重い時はポイント上限を下げる
  • 高さフィルタ: 標高範囲を絞り込む（例：地面だけ）
  • 詳細設定: EDL（陰影）・背景色・グリッドなど

4. 地理院地図・3D地形を表示する

右パネルの「地理院地図・3D地形」を開きます（系番号とネット接続が必要）。

  • 地図の種類: 淡色 / 標準 / 航空写真
  • 「3D地形を取得」: データ周辺の地形を、選んだ地図/写真付きの起伏で表示

5. TIN・等高線を作る

右パネルの「面データ（TIN）」を使います。

  • 「点群からTINを生成」: 点群から面を作成（LandXMLのTINも読み込み可）。生成オプションで地形向け / DSM向けなどを選べます
  • 等高線: 間隔を選んで「生成」→ 「等高線をDXF出力」でCADで使えるDXFを保存

6. 断面を表示する

ビュー左上の断面アイコンを押し、ビュー上で始点と終点をクリックします。

  • 「断面図を開く」で別ウィンドウに断面図を表示
  • 断面図では縦倍率の変更・PNG保存ができ、マウスを乗せると距離・標高を読み取れます
  • TINを読み込んでいれば断面に重なるため、設計面との比較にも使えます

7. 距離・面積を計測する

ビュー左上の計測アイコンを押し、「距離」または「面積」を選びます。

  • 距離: 2点をクリック（水平距離）
  • 面積: 頂点を順にクリック → ダブルクリックで確定（面積と周囲長を表示）
  • 右クリック: 1点戻す / Esc: キャンセル
注意: 表示が重い時はポイント上限を下げる、 EDLをオフにする、不要なレイヤーを非表示にすると改善します。

よくある質問

LAZ（圧縮LAS）ファイルは使えますか？
対応しています。ブラウザ内で自動的に展開されるため、変換なしでそのまま読み込めます。
どのくらいの点数まで表示できますか？
最大2,000万点まで表示でき、超えた分は自動的に間引かれます。 動作が重い場合は「ポイント上限」を下げてください。
KMLの読み込みに「系番号」が必要なのはなぜですか？
KMLの座標は経緯度のため、点群（平面直角座標）と重ねるには系番号による変換が必要です。 左パネルでデータの地域に合った系番号を選んでから読み込んでください。
計測は3D距離（高低差含む）に対応していますか？
現在は水平距離のみです。高低差の確認には断面図（マウスで距離・標高を読み取れます）をご利用ください。
アップロードしたファイルはどこに保存されますか？
サーバーには一切送信されません。すべての処理はブラウザ内で完結し、 ページを閉じればメモリからも消えます。

トラブルシューティング

表示が遅い・カクつく
解決策: 「ポイント上限」を下げる / EDLをオフにする / 不要なレイヤーを非表示にする。
色がつかない（白黒・グレーになる）
解決策: ファイルにRGB情報がない可能性があります。 色モードを「高さ」や「分類」に切り替えてください。
KML/KMZの読み込みでエラーになる
解決策: 左パネルの「データの座標系（系番号）」を選択してから読み込み直してください。
地理院地図・3D地形が表示されない
解決策: 系番号の選択とインターネット接続を確認してください。 背景地図が出るのは2Dビューのみ、3D地形は「3D地形を取得」ボタンを押すと表示されます。
別ウィンドウの断面図が開かない
解決策: ブラウザのポップアップブロックを許可してください。
ファイルが読み込めない
解決策: 拡張子が対応形式（las / laz / txt / csv / xyz / pts / xml / kml / kmz / dxf）か確認してください。 テキスト点群は「X Y Z」の数値3列以上が必要です。
