太陽フレアとRTK測量 - 電離層擾乱がGNSS測位に与える影響と対策

GNSS 2026.05.24

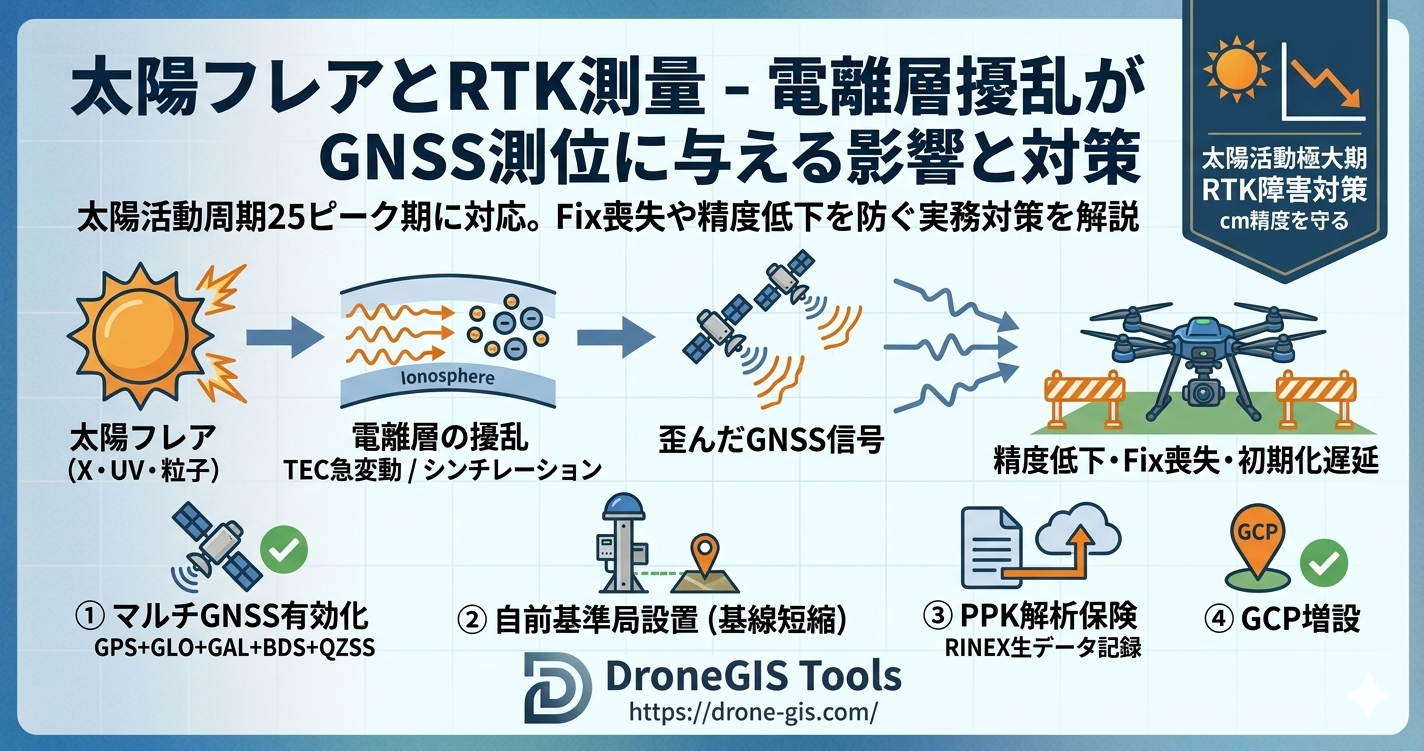

太陽フレアにより電離層が擾乱されGNSS信号が歪んでRTK測位の安定性が低下する概念図

太陽フレアとは

太陽フレアは、太陽表面（彩層）で発生する大規模な爆発現象です。黒点群の上空で磁力線が再結合（磁気リコネクション）する際に、莫大なエネルギーが解放され、X線・紫外線・電波・高エネルギー粒子・プラズマ（コロナ質量放出、CME）が宇宙空間へ放出されます。

太陽フレアの規模は、放出されるX線の強度に応じて以下のクラスに分類されます。1つ上のクラスはエネルギーが10倍となる対数スケールです。

クラス X線強度（W/m²） 頻度 GNSSへの影響
Aクラス < 10⁻⁷ 常時 ほぼ影響なし
Bクラス 10⁻⁷〜10⁻⁶ 常時 ほぼ影響なし
Cクラス 10⁻⁶〜10⁻⁵ 1日に数回 軽微
Mクラス 10⁻⁵〜10⁻⁴ 月に数回 昼間側で電離層擾乱
Xクラス > 10⁻⁴ 年に数回 広域で大規模擾乱・Fix喪失

※ 頻度は太陽活動周期によって大きく変動する目安値。活動極大期にはM・Xクラスの発生回数は表記よりも増加します。

現在は太陽活動周期25（Solar Cycle 25）のピーク期にあたります。NOAA（米国海洋大気庁）の予測によれば、活動極大期は2024年〜2026年頃と見込まれており、2026年現在も大規模フレアが頻繁に観測されています。これは前周期24よりも明確に強く、周期23（2000年頃）以来の活発な時期にあたるため、ドローン測量・RTK測量の現場でも明確な影響が報告されています。

豆知識: 太陽フレアのX線は光速で地球に届く（約8分20秒）ため、発生を観測した時点ですでに昼間側の電離層は擾乱を受けています。一方、CMEに伴うプラズマは1〜3日かけて到来します。

太陽フレアがGNSSに与える3つの影響

太陽フレアからGNSS測位までの影響経路は、大きく3つに分けられます。それぞれメカニズムと現れ方が異なります。

① 電離層TECの急激な変動

太陽フレアのX線・紫外線が地球の昼間側電離層に到達すると、大気の電離が急増し、TEC（Total Electron Content：全電子数）が急上昇します。GNSS信号は電離層を通過する際に周波数依存の遅延を受けるため、TECの変動は測位距離の誤差に直結します。L1帯では1 TECU（10¹⁶ electrons/m²）あたり約16cmの遅延が生じ、大規模フレア時には数十〜100 TECU超の変動が観測されます。

② 電離層シンチレーション

電離層中の不規則な電子密度構造によって、GNSS信号の振幅と位相が急速に揺らぐ現象です。RTKにおいて最も厄介な影響で、搬送波位相のサイクルスリップ（位相飛び）を引き起こし、整数値バイアス（アンビギュイティ）が再決定不能となるため、Fix解が頻繁に外れます。低緯度地域や高緯度オーロラ帯で特に顕著ですが、日本でも磁気嵐時には観測されます。

③ 太陽電波バースト（SRB）

太陽フレアに伴って太陽自身がGHz帯の強力な電波を放出することがあります。これがGNSSのL帯（1.2〜1.6GHz）周波数と重なると、ノイズフロアが上昇して受信機のSNRが低下、最悪の場合はロックを失います。2006年12月の大規模SRBでは、太陽方向のGNSS衛星の信号が広範囲で受信不能になりました。

RTK測位への具体的な影響

通常のGNSS単独測位（数m精度）では電離層遅延はナビゲーションメッセージで概算補正されますが、RTKでは搬送波位相を利用してcm級精度を実現するため、電離層擾乱の影響をはるかに敏感に受けます。

Fix解の喪失とFloat解への遷移

シンチレーションによってサイクルスリップが多発すると、整数値バイアスの再決定に失敗し、Fix解（cm級）からFloat解（数十cm〜m級）に遷移します。Float解のまま測量を続けると、知らないうちにGCPと整合しない座標を記録してしまうため、後工程の解析で大きな問題となります。

初期化時間の大幅増大

通常は数十秒〜数分で完了する初期化（First Fix）が、太陽フレア時には10分以上かかったり、まったく収束しないことがあります。ドローンのバッテリー残量を消費しながらFix待ちで離陸できない、という事態が発生します。

基線長依存の誤差増大

RTK測位では基準局と移動局の電離層遅延の差分を取って誤差をキャンセルしますが、電離層擾乱時はこの差分が空間的に変動するため、基線長が長いほど誤差が増大します。通常時は20km基線で2〜3cm程度の精度が、擾乱時には10cm以上の誤差になることもあります。

ネットワーク型RTKの補正精度低下

VRS/FKP方式は周辺の電子基準点データから空間的な電離層モデルを構築しますが、擾乱が局所的・急変動する場合はモデルが追従できず、補正精度が大幅に低下します。配信事業者によっては、磁気嵐や大規模フレア発生時にユーザー向けの注意喚起を行う場合があるため、契約サービスのお知らせ情報もあわせて確認しましょう。

要注意: Float解のまま観測を続けると、表示上は座標が取得できているように見えますが、実精度は数十cm〜数mに低下します。i-Constructionの公共測量では成果として認められません。観測中は必ずFix解であることをリアルタイムで確認してください。

太陽活動の監視と予報

太陽フレアによるRTK障害を未然に防ぐには、観測前に太陽活動状況を確認することが重要です。日本国内・国外で公開されている主要な監視・予報情報源を以下にまとめます。

情報源 提供内容 用途
NICT 宇宙天気予報センター 毎日の宇宙天気予報・警報・解説（日本語） 観測前の最新状況確認
NOAA SWPC Kp指数・Xクラス警報・3日予報（英語） 世界標準の宇宙天気指標
国土地理院 GEONET 電離層全電子数（GIM）リアルタイム監視 日本上空のTEC変動の可視化
気象庁 地磁気観測所 地磁気活動指数（K指数）の日本周辺データ 磁気嵐の把握
SOHO / SDO 衛星画像 太陽の最新観測画像 フレア発生の視覚確認

指標の読み方

実務で押さえておきたい主要指標は以下の通りです。

実務のコツ: 大規模フレアが発生してから地球に磁気嵐が到来するまでは1〜3日程度のタイムラグがあります。NICTの「宇宙天気予報」を毎朝チェックし、警報が出ている期間は重要な公共測量を避ける計画を立てましょう。

太陽フレア発生時の実務対策

太陽フレアの影響を完全に避けることはできませんが、適切な対策で精度低下や手戻りを大幅に軽減できます。対策は「事前準備」「現場での運用」「後処理の選択」の3段階に分けて考えます。

事前準備

観測前日と当日朝にNICT宇宙天気予報を確認し、Kp予測値が5以上の警報が出ている場合は、可能な限り観測日の調整を検討します。納期がある場合でも、電離層TECは一般に日中に高く、日の出前後や午前早めは比較的安定する傾向があるため、可能な範囲で観測時間帯を前倒しすると影響を抑えられます（ドローン測量は航空法上、原則として日中の有視界飛行が前提です）。

マルチGNSS受信機の活用

GPSだけでなく、GLONASS・Galileo・BeiDou・QZSS（みちびき）の各システムを併用することで、衛星数を増やし、シンチレーションの影響を受けた衛星があっても他システムで補完できます。DJI Matrice 350 RTKをはじめ、現行のRTK対応ドローンは大半がマルチGNSS対応です。必ずすべての衛星システムを有効化しておきましょう。

基線長の短縮（自前基準局）

電離層擾乱の影響は基線長に比例して増大するため、自前のRTK基準局を現場近傍に設置することで、ネットワーク型RTKよりも誤差を抑えられます。理想は基線長5km以内です。電子基準点を後処理用の参照点として併用すれば、両方のメリットを享受できます。

PPK（後処理キネマティック）の併用

RTKと同時にGNSSの生データ（RINEX形式）を機体に記録しておけば、現場でFix解が安定しなかった場合でも、後処理（PPK）で電子基準点の正確な観測データと組み合わせて再解析できます。PPKは「保険」として常に有効化するのがおすすめです。多くの測量用ドローンは生データ記録機能を標準装備しています。

GCPの増設

太陽活動が活発な期間に重要な公共測量を行う場合は、通常より多めにGCP（地上基準点）を配置し、SfM処理時に外部標定で精度を担保することも有効です。RTK単独で完結させず、GCPによる検証を行うことでリスクを大幅に低減できます。

現場で使えるチェックリスト

太陽フレア時のRTK測量で使える、実践的なチェックリストです。観測前・観測中・観測後の3段階で活用してください。

タイミング 確認項目 判断基準
観測前日 NICT宇宙天気予報 「静穏」「やや活発」なら通常運用、「活発」以上は対策強化
Kp指数予測 Kp ≧ 5予測なら観測日の見直し検討
Xクラスフレア発生履歴 過去24h以内に発生時は磁気嵐到来注意
観測直前 マルチGNSS設定 GPS/GLO/GAL/BDS/QZSSすべてON
仰角マスク 15°以上に設定
PPK用生データ記録 必ずONにする
観測中 Fix解の維持 Float遷移したら一旦着陸して再初期化
PDOP値 3以下なら良好、6超えで精度低下警戒
衛星捕捉数 マルチGNSSで20衛星以上を維持
観測後 GCPとの整合チェック GCP残差が想定外なら必ずPPK再解析
覚えておきたい目安: 「Fix率が前日より明らかに低い」「初期化に通常の2倍以上の時間がかかる」と感じたら、電離層擾乱を疑い、観測スケジュールの見直しやPPK保険の併用を検討してください。
